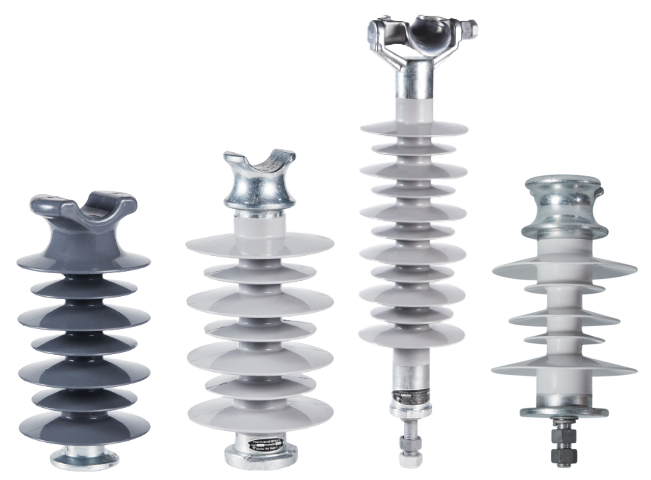

針式復合絕緣子主要技術參數 | ||||||||
序號 | 規格型號 | 額定 電壓 kV | 結構高度 mm | 爬電距離 mm | 電弧距離 mm | 干工頻 耐受電壓 ≥kV | 雷電沖擊 耐受電壓 ≥kV | 彎曲負荷 kN |
1 | FPW-10/4 | 10 | 230±5 | 365 | 150 | 40 | 90 | 4 |
2 | FPW-11/5 | 11 | 199±5 | 500 | 166 | 45 | 98 | 5 |
3 | FPW-24/5 | 24 | 256±5 | 690 | 215 | 70 | 175 | 5 |
4 | FPW-24/10 | 24 | 280±5 | 750 | 210 | 75 | 175 | 10 |
5 | FP-36/6 | 36 | 450±5 | 960 | 340 | 98 | 240 | 6 |
6 | FPW-36/5 | 36 | 450±5 | 1100 | 340 | 100 | 235 | 5 |
7 | FPW-36/5 | 36 | 565±5 | 1440 | 400 | 140 | 250 | 5 |
8 | FPW-69/10 | 69 | 930±5 | 2500 | 750 | 200 | 350 | 10 |
9 | FPW-110/8 | 110 | 1120±5 | 3450 | 1015 | 230 | 550 | 8 |
