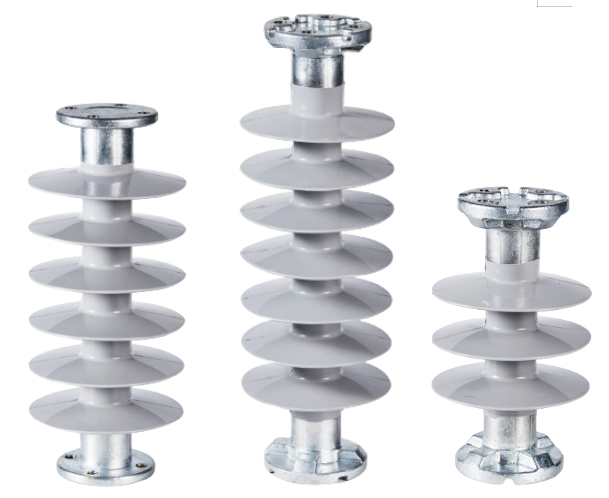

柱式復合絕緣子主要技術參數 | |||||||||
序號 | 規格型號 | 額定 電壓 kV | 結構高度 mm | 爬電距離 mm | 電弧距離 mm | 干工頻 耐受電壓 ≥kV | 雷電沖擊 耐受電壓 ≥kV | 抗彎負荷 kN | 扭轉負荷 N·m |
1 | FZSW-10/4 | 10 | 210±5 | 400 | 130 | 45 | 95 | 4 | 0.5 |
2 | FZS-24/5 | 24 | 355±5 | 750 | 250 | 80 | 150 | 5 | 0.8 |
3 | FZS-24/5 | 24 | 400±5 | 800 | 300 | 80 | 150 | 5 | 0.8 |
4 | FZS-35/5 | 35 | 450±5 | 950 | 350 | 95 | 230 | 5 | 1 |
5 | FZSW-24/5 | 24 | 400±5 | 830 | 300 | 80 | 150 | 5 | 0.8 |
6 | FZSW-35/5 | 35 | 450±5 | 1100 | 350 | 95 | 230 | 5 | 1 |
7 | FZSW-35/6 | 35 | 550±5 | 1230 | 398 | 95 | 230 | 6 | 1.3 |
8 | FZSW-66/10 | 66 | 780±5 | 2100 | 640 | 185 | 410 | 10 | 2.5 |
9 | FZSW-110/10 | 110 | 1200±5 | 3300 | 1050 | 230 | 550 | 10 | 2.5 |
10 | FZSW-220/3 | 220 | 2300±5 | 6500 | 2100 | 395 | 1000 | 3 | 1.5 |
