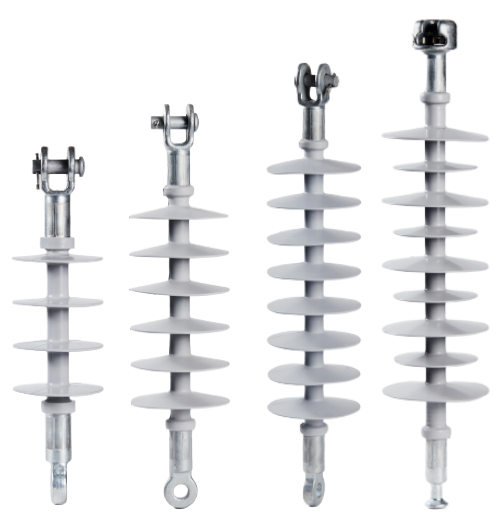

| 懸式復合絕緣子主要技術參數 | |||||||||
| 序號 | 規格型號 | 額定 電壓 kV | 連接 標記 | 結構高度 mm | 爬電距離 mm | 電弧距離 mm | 干工頻 耐受電壓 ≥kV | 雷電沖擊 耐受電壓 ≥kV | 拉伸負荷 kN |
| 1 | FXBW-10/70 | 10 | 16 | 355±15 | 450 | 216 | 45 | 145 | 70 |
| 2 | FXBW-10/100 | 10 | 16 | 400±15 | 450 | 216 | 45 | 145 | 100 |
| 3 | FXBW-24/70 | 24 | 16 | 455±15 | 690 | 290 | 70 | 175 | 70 |
| 4 | FXBW-24/100 | 24 | 16 | 490±15 | 690 | 290 | 70 | 175 | 100 |
| 5 | FXBW-35/70 | 35 | 16 | 615±15 | 1200 | 450 | 95 | 230 | 70 |
| 6 | FXBW-35/100 | 35 | 16 | 645±15 | 1200 | 450 | 95 | 230 | 100 |
| 7 | FXBW-66/70 | 66 | 16 | 900±15 | 2100 | 720 | 185 | 410 | 70 |
| 8 | FXBW-66/100 | 66 | 16 | 940±15 | 2100 | 720 | 185 | 410 | 100 |
| 9 | FXBW-110/70 | 110 | 16 | 1180±15 | 3000 | 1030 | 230 | 550 | 70 |
| 10 | FXBW-110/70 | 110 | 16 | 1240±15 | 3200 | 1050 | 230 | 550 | 70 |
| 11 | FXBW-110/70 | 110 | 16 | 1280±15 | 3500 | 1100 | 230 | 550 | 70 |
| 12 | FXBW-110/100 | 110 | 16 | 1180±15 | 3000 | 1000 | 230 | 550 | 100 |
| 13 | FXBW-110/100 | 110 | 16 | 1240±15 | 3200 | 1030 | 230 | 550 | 100 |
| 14 | FXBW-110/100 | 110 | 16 | 1280±15 | 3500 | 1050 | 230 | 550 | 100 |
| 15 | FXBW-110/160 | 110 | 20 | 1240±15 | 3400 | 1000 | 230 | 550 | 160 |
| 16 | FXBW-110/160 | 110 | 20 | 1290±15 | 3400 | 1030 | 230 | 550 | 160 |
| 17 | FXBW-220/100 | 220 | 16 | 2150±30 | 6300 | 2000 | 395 | 1000 | 100 |
| 18 | FXBW-220/100 | 220 | 16 | 2240±30 | 6300 | 2040 | 395 | 1000 | 100 |
| 19 | FXBW-220/160 | 220 | 20 | 2150±30 | 6300 | 1900 | 395 | 1000 | 160 |
| 20 | FXBW-220/160 | 220 | 20 | 2240±30 | 6300 | 1980 | 395 | 1000 | 160 |
| 21 | FXBW-220/120 | 220 | 16 | 2350±30 | 6600 | 2080 | 395 | 1000 | 120 |
