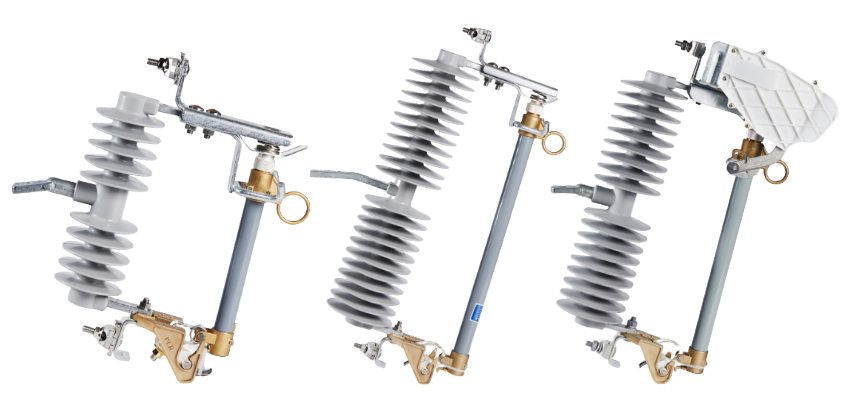

復合外套熔斷器
戶外高壓跌落式熔斷器，適用于戶外交流50Hz~60Hz，額定電壓10~36kV配電線路及配電變壓器的過載和短路保護。產品的特點：1.高壓跌落式熔斷器可根據不同電壓等級配備短弧棒，加大了熔斷器的開斷能力；2.高壓跌落式熔斷器采用臺階式的熔管，可同時滿足開斷電流大小 的要求；3.高壓跌落式熔斷器的動靜觸頭接觸面采用球面接觸設計，其導電部分采用鑄銅件，從而增加了導電能力，操作方便。產品性能符合GB/15166.3交流高壓熔斷器、IEC282-2、ANSI/IEEE37.41等標準
- 產品參數
- 產品尺寸圖
| 復合熔斷器主要技術參數 | |||||||
| 序號 | 規格型號 | 額定 電壓 (kV) | 額定 電流 (A) | 爬電距離 (mm) | 開斷電流 (kA) | 工頻耐受電壓 (對地/斷口) (≥kV) | 雷電沖擊 耐受電壓 (≥kV) |
| 1 | 15kV 100A | 15 | 100 | 390 | 5/6.3/8/10/12.5 | 42/50 | 95 |
| 2 | 24kV 100A | 24 | 100 | 660 | 5/6.3/8/10/12.5 | 55/65 | 150 |
| 3 | 36kV 100A | 36 | 100 | 860 | 5/6.3/8/10/12.5 | 70/80 | 170 |
| 4 | 36kV 100A | 36 | 100 | 1180 | 5/6.3/8/10/12.5 | 95/110 | 200 |
| 5 | 15kV 200A | 15 | 200 | 390 | 5/6.3/8/10/12.5 | 42/50 | 95 |
| 6 | 24kV 200A | 24 | 200 | 660 | 5/6.3/8/10/12.5 | 55/65 | 150 |
| 7 | 36kV 200A | 36 | 200 | 860 | 5/6.3/8/10/12.5 | 70/80 | 170 |
| 8 | 36kV 200A | 36 | 200 | 1180 | 5/6.3/8/10/12.5 | 95/110 | 200 |
| 9 | 24kV 100A | 24 | 100 | 660 | 5/6.3/8/10/12.5 | 55/65 | 150 |
