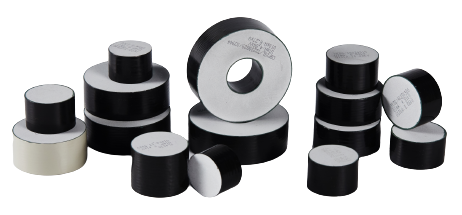

電阻片主要性能參數 | ||||||||||
| 序號 | 電阻片規格 mm | 直徑 mm | 高度 mm | 標稱放電電流 In kA | 電壓 等級 | 直流1mA參考電壓 U1mADC kV | 標稱放電電流下殘壓 Ures kV | 額定重復轉移電荷 Qrs C | 2ms方波 通流 A | 4/10μs大電流沖擊 kA |
| 1 | D28H20 | 28±0.5 | 20±0.5 | 5 | 3 | 4.8±0.3 | 8.4±0.5 | 0.2 | 100 | 60 |
| 2 | D30H21 | 30±0.5 | 21±1.0 | 5 | 3 | 5.1±0.3 | 8.8±0.4 | 0.2 | 100 | 65 |
| 3 | D32H21 | 31-32 | 21±0.5 | 5 | 3 | 5.0±0.3 | 8.7±0.5 | 0.2 | 150 | 65 |
| 4 | D35H21 | 35±0.5 | 21±0.5 | 5 | 3 | 5.1±0.3 | 8.5±0.4 | 0.3 | 200/300 | 65 |
| 5 | D38H21 | 38±0.5 | 21±0.5 | 10 | 3 | 5.1±0.3 | 9.3±0.4 | 0.3 | 300/350 | 95 |
| 6 | D40H21 | 40±0.5 | 21±0.5 | 10 | 3 | 5.0±0.3 | 9.0±0.5 | 0.4 | 300/400 | 100 |
| 7 | D40H31 | 40±0.5 | 31±0.5 | 10 | 4.5 | 7.0±0.3 | 12.7±0.5 | 0.4 | 300/400 | 100 |
| 8 | D42H22 | 41-42 | 22±1.0 | 10 | 3 | 4.9±0.3 | 8.8±0.4 | 0.4 | 350/450 | 100 |
| 9 | D44H27 | 44±0.5 | 27±0.5 | 10 | 4 | 6.0±0.3 | 10.5±0.5 | 0.5 | 500 | 100 |
| 10 | D45H21 | 45±0.5 | 21±0.5 | 10 | 3 | 5.0±0.3 | 8.9±0.5 | 1.0 | 500/550 | 100 |
| 11 | D46H21 | 46±0.5 | 21±0.5 | 10 | 3 | 5.0±0.3 | 8.9±0.5 | 1.0 | 500/600 | 100 |
| 12 | D48H21 | 48±0.5 | 21±0.5 | 10 | 3 | 5.1±0.3 | 8.8±0.5 | 1.0 | 550/600 | 100 |
| 13 | D48H26 | 48±0.5 | 26-27 | 10 | 4.5 | 6.3-6.8 | 11.5±0.5 | 1.0 | 550/600 | 100 |
| 14 | D52H24 | 52±0.5 | 24±0.5 | 10 | 3 | 5.2±0.3 | 9.0±0.4 | 1.0/1.6 | 600/800 | 100 |
| 15 | D62H22 | 62±0.5 | 22±0.5 | 10 | 3 | 5.0±0.3 | 8.5±0.5 | 2.0 | 850/1000 | 100 |
| 16 | D62H31 | 62±0.5 | 31±0.5 | 10 | 4.5 | 7.0±0.3 | 12±0.5 | 2.0 | 850/1000 | 100 |
| 17 | D72H22 | 71-72 | 22±0.5 | 10 | 3 | 4.8±0.3 | 8.1±0.4 | 2.0 | 1100 | 100 |
| 18 | D76H22 | 76±0.5 | 22±0.5 | 20 | 3 | 4.8±0.3 | 8.5±0.4 | 2.8 | 1400 | 100 |
| 19 | D85H22 | 85±0.5 | 22±0.5 | 20 | 3 | 4.8±0.3 | 8.3±0.5 | 3.6 | 1800 | 100 |
| 20 | D72/D26H22.5 | OD: 71-72 ID: 26±0.5 | 22±0.5 | 10 | 3 | 4.9±0.3 | 8.1±0.4 | 2.0 | 1100 | 100 |
| 21 | D115/D42H24 | OD:114-116 ID:42±0.5 | 24±1.0 | 20 | 3 | 4.8±0.3 | 8.3±0.5 | 4.4 | 2200 | 100 |
