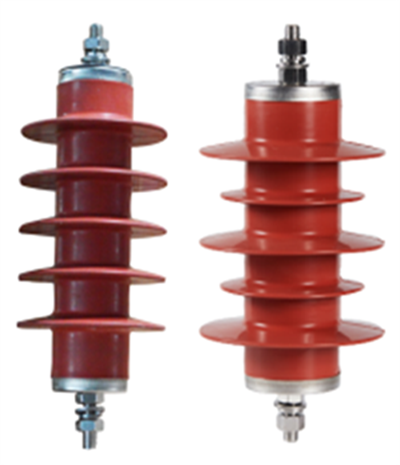

電機 電容器組用避雷器
金屬氧化物避雷器作為過電壓保護裝置，其優異的伏安特性及良好的響應速度能有效地保護輸變電線路及電氣設備免受大氣過電壓及操作過電壓的侵害。此外，復合外套避雷器還具有防爆性能好，體積小，重量輕，安裝方便等特點。益坤公司生產的避雷器采用先進的生產設備和嚴格的制造工藝，輔以全面的檢測技術，可確保避雷器質量的同時使得產品的各項性能均符合GB/T11032和IEC60099-4等標準的規定。
- 產品參數
- 產品尺寸圖
| 電機、電容器組用避雷器主要技術參數 | |||||||||||||
| 序號 | 類別 | 避雷器型號 | 額定電壓（kV） | 持續運行電壓（kV） | 標稱放電電流（kA） | 殘壓 | 工頻（1mA）參考電壓（≥kV） | 直流（1mA）參考電壓（≥kV） | 2ms方波通流容量(1)（A） | 額定重復轉移電荷(2)（C） | 4/10μs大電流沖擊耐受能力（kA） | ||
| 1/10μs陡波沖擊電流殘壓（≤kV） | 8/20μs雷電沖擊電流殘壓（≤kV） | 30/60μs操作沖擊電流殘壓（≤kV） | |||||||||||
| 1 | 電機 | YH5W-4/9.5 | 4 | 3.2 | 5 | 10.7 | 9.5 | 7.6 | 4 | 5.7 | 600 | 0.6 | 100 |
| 2 | YH5W-8/18.7 | 8 | 6.3 | 21 | 18.7 | 15.0 | 8 | 11.2 | |||||
| 3 | YH5W-13.5/31 | 13.5 | 10.5 | 34.7 | 31 | 25.0 | 13.5 | 18.6 | |||||
| 4 | YH5W-17.5/40 | 17.5 | 13.8 | 44.8 | 40 | 32.0 | 17.5 | 24.4 | |||||
| 5 | YH5W-20/45 | 20 | 15.8 | 50.4 | 45 | 36.0 | 20 | 28 | |||||
| 6 | YH5W-23/51 | 23 | 18 | 57.2 | 51 | 40.8 | 23 | 31.9 | |||||
| 7 | YH5W-25/56.2 | 25 | 20 | 62.9 | 56.2 | 45.0 | 25 | 35.4 | |||||
| 8 | YH2.5W-4/9.5 | 4 | 3.2 | 2.5 | 10.7 | 9.5 | 7.6 | 4 | 5.7 | 250 | 0.3 | 65 | |
| 9 | YH2.5W-8/18.7 | 8 | 6.3 | 21 | 18.7 | 15.0 | 8 | 11.2 | |||||
| 10 | YH2.5W-13.5/31 | 13.5 | 10.5 | 34.7 | 31 | 25.0 | 13.5 | 18.6 | |||||
| 11 | 電機中 性點 | YH1.5W-2.4/6 | 2.4 | 1.9 | 1.5 | ― | 6 | 5.0 | 2.4 | 3.4 | 250 | 0.3 | 65 |
| 12 | YH1.5W-4.8/12 | 4.8 | 3.8 | ― | 12 | 10.0 | 4.8 | 6.8 | |||||
| YH1.5W-8/19 | 8 | 6.4 | ― | 19.2 | 15.9 | 8 | 11.4 | ||||||
| YH1.5W-10.5/23 | 10.5 | 8.4 | ― | 23 | 19.2 | 10.5 | 14.9 | ||||||
| YH1.5W-12/26 | 12 | 9.6 | ― | 26 | 21.6 | 12 | 17.0 | ||||||
| 13 | YH1.5W-13.7/29.2 | 13.7 | 11 | ― | 29.2 | 24.3 | 13.7 | 19.5 | |||||
| YH1.5W-15.2/31.7 | 15.2 | 12.2 | ― | 31.7 | 26.4 | 15.2 | 21.6 | ||||||
| 電容 器組 | YH5WR-5/13.5 | 5 | 4.0 | 5 | ― | 13.5 | 10.5 | 5 | 7.2 | 600、800 | 1.2、1.6 | 100 | |
| YH5WR-10/27 | 10 | 8.0 | 5 | ― | 27.0 | 21.0 | 10 | 14.4 | |||||
| YH5WR-12/32.4 | 12 | 9.6 | 5 | ― | 32.4 | 25.2 | 12 | 17.4 | |||||
| YH5WR-15/40.5 | 15 | 12.0 | 5 | ― | 40.5 | 31.5 | 15 | 21.8 | |||||
| 14 | YH5WR-17/46 | 17 | 13.6 | 5 | ― | 46 | 35.0 | 17 | 24 | ||||
| 15 | YH5WR-51/134 | 51 | 40.8 | 5 | ― | 134 | 105.0 | 51 | 73 | ||||
注：
1. （1）/（2）為不同版本標準的性能參數，下單時請注明產品所需要的項目；
2. 產品圖片僅供參考，具體以實物為準。
